Cánh tay robot 4 bậc tự do đưa đầu công tác tới mọi điểm trong vùng làm việc và xoay được đầu đó quanh một trục. Cấu hình này đủ cho các việc gắp, đặt, xếp hàng, vẽ hoặc dạy học, nhưng chưa đủ để nghiêng dụng cụ theo bề mặt cong. Bài này giải thích từng bậc làm gì, so với cấu hình nhiều bậc hơn và cách chọn cho đúng việc.
- Ba bậc đầu quyết định vị trí, bậc thứ tư quyết định hướng xoay của đầu công tác.
- Hợp với việc đặt vật theo mặt phẳng, kết cấu đơn giản, dễ lập trình.
- Việc cần nghiêng dụng cụ, như điêu khắc đá 3D, đòi hỏi nhiều bậc hơn.
1. Bậc tự do của cánh tay robot là gì?
Bậc tự do là số chuyển động độc lập mà cơ cấu có thể thực hiện, thường mỗi khớp quay hoặc khớp tịnh tiến cho một bậc. Muốn đưa một vật tới điểm bất kỳ trong không gian cần ba bậc. Muốn đặt vật đó ở hướng bất kỳ cần thêm ba bậc nữa, nên cánh tay công nghiệp tổng quát thường có sáu bậc.
Cấu hình bốn bậc nằm giữa hai mức đó. Nó giữ được vị trí tự do trong không gian nhưng chỉ điều khiển một hướng xoay, nên chi phí cơ khí và điều khiển thấp hơn hẳn.

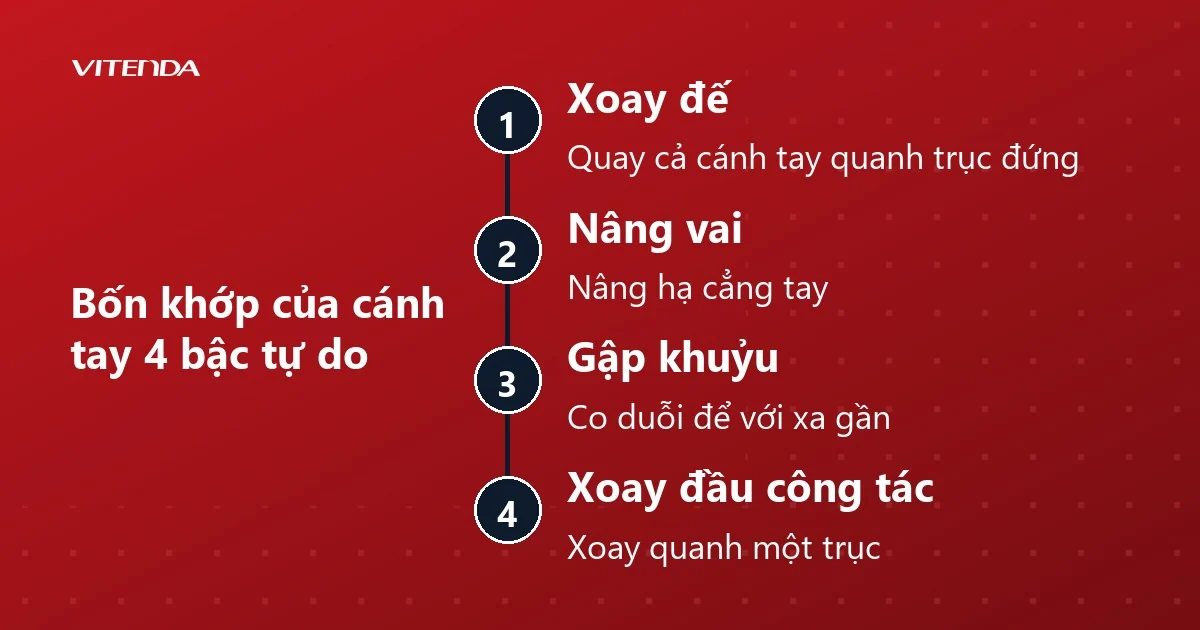

2. Cấu hình bốn bậc gồm những khớp nào?
Có hai cách bố trí phổ biến, và cách gọi tên khớp khác nhau theo từng nhà chế tạo. Bảng dưới là cách mô tả hay gặp trong tài liệu học tập và robot để bàn.
| Cấu hình | Các khớp | Điểm mạnh | Hạn chế |
|---|---|---|---|
| Tay quay kiểu khớp nối (thân, vai, khuỷu, xoay cổ tay) | Xoay đế, nâng vai, gập khuỷu, xoay đầu công tác | Với tới xa, vùng làm việc dạng vòm | Đầu công tác không nghiêng được |
| Kiểu SCARA (hai khớp xoay ngang, một khớp lên xuống, một khớp xoay đầu) | Hai khớp quay trong mặt phẳng ngang, trục thẳng đứng, xoay đầu | Nhanh, cứng vững theo phương ngang | Chỉ làm việc theo lớp phẳng |
Nguồn: mô tả cơ cấu chung trong tài liệu kỹ thuật robot, đọc ngày 25/10/2026.
3. Loại robot này làm được những việc gì?
Cấu hình này mạnh ở các việc mà vật hoặc dụng cụ luôn giữ cùng một hướng so với mặt làm việc. Trong thực tế xưởng và lớp học, các việc thường gặp là:
- Gắp và đặt: chuyển chi tiết nhỏ từ băng tải sang khay, xếp hàng vào hộp.
- Vẽ và viết: mang bút theo quỹ đạo trên mặt phẳng, hợp cho mô hình trình diễn.
- Dạy học: sinh viên học động học thuận, động học ngược và lập trình quỹ đạo trên một mô hình gọn.
- Lắp ráp nhẹ: ấn, cắm, vặn theo phương thẳng đứng.
Cứ hỏi dụng cụ có cần nghiêng so với bề mặt hay không: nếu không, bốn bậc thường là đủ.
4. Khi nào bốn bậc là chưa đủ?
Dụng cụ phải nghiêng, luồn vào hốc hoặc bám theo mặt cong thì cần thêm bậc xoay ở cổ tay. Điêu khắc tượng, gia công khuôn dạng tự do và hàn theo đường cong phức tạp đều rơi vào nhóm này, nên các cánh tay làm việc đó thường có năm đến sáu bậc.
Muốn so sánh với các giải pháp gia công đá, bạn có thể xem thêm máy điêu khắc đá 3D và máy CNC điêu khắc tượng đá, hai dòng thiết bị tạo hình theo bề mặt ba chiều.
5. Chọn cánh tay robot theo việc thế nào?
Làm theo thứ tự dưới đây sẽ tránh mua dư hoặc thiếu cấu hình.
- Mô tả việc cần làm: vật gì, nặng ra sao, đặt ở đâu, nhịp làm việc thế nào.
- Xác định hướng dụng cụ: luôn thẳng đứng hay phải nghiêng theo bề mặt.
- Tính vùng làm việc: tầm với xa nhất và vùng cấm va chạm quanh máy.
- Chọn cấu hình: bốn bậc cho việc theo mặt phẳng, nhiều bậc hơn khi cần nghiêng.
- Kiểm phần mềm điều khiển: có mô phỏng, có lập trình theo quỹ đạo, có dừng khẩn cấp hay không.
| Chọn cánh tay 4 bậc khi | Chọn cấu hình nhiều bậc hơn khi |
|---|---|
| Việc diễn ra theo lớp phẳng, dụng cụ giữ một hướng | Dụng cụ phải nghiêng, bám bề mặt cong hoặc luồn vào hốc |
Kết luận: việc gắp, đặt, vẽ, dạy học chọn bốn bậc; tạo hình ba chiều chọn nhiều bậc hơn.
6. Giá cánh tay robot 4 bậc tự do phụ thuộc vào đâu?
Chúng tôi chưa đưa con số cụ thể vì giá chênh rất rộng giữa mô hình học tập và robot công nghiệp. Các yếu tố làm giá thay đổi nhiều nhất là:
- Tải trọng và tầm với: tay càng dài và nâng càng nặng thì khung, động cơ càng lớn.
- Loại động cơ và hộp giảm tốc: động cơ bước, servo, hộp giảm tốc chính xác cho giá rất khác nhau.
- Bộ điều khiển và phần mềm: có mô phỏng, có giao tiếp với máy khác hay không.
- Đầu công tác: kẹp, hút chân không, bút hay dụng cụ riêng.
Gửi mô tả việc cần làm, bên bán mới báo giá chính xác được. Bạn có thể tham khảo thêm cách chọn máy CNC điêu khắc đá để hình dung cách đặt câu hỏi khi chọn thiết bị gia công.
Câu hỏi thường gặp
Cánh tay robot 4 bậc tự do có điều khiển được hướng của đầu công tác không?
Chỉ một hướng: xoay quanh một trục, thường là trục thẳng đứng. Hướng nghiêng không điều khiển được nên cấu hình này hợp với việc theo mặt phẳng hơn là với bề mặt cong.
Robot 4 bậc tự do khác SCARA ở điểm nào?
SCARA là một kiểu bố trí cụ thể của bốn bậc với hai khớp xoay ngang. Nó nhanh và cứng theo phương ngang, còn cánh tay khớp nối bốn bậc với tới linh hoạt hơn theo phương đứng.
Có dùng cánh tay 4 bậc để điêu khắc đá được không?
Khó. Điêu khắc cần nghiêng dụng cụ theo bề mặt tượng và chịu lực cắt, nên thường dùng máy nhiều trục hoặc cánh tay nhiều bậc có khung cứng. Bạn có thể xem máy điêu khắc body như một hướng tham khảo.
