Máy phay CNC 5 trục là máy phay điều khiển số có thêm hai trục xoay ngoài ba trục tịnh tiến X, Y, Z. Nhờ đó dao tiếp cận chi tiết từ nhiều hướng ngay trong một lần gá, không phải tháo lắp nhiều lần. Bài này giải thích cách máy làm việc, các kiểu cấu hình, chi tiết nào đáng dùng và những khoản cần tính trước khi mua.
- Máy có hai trục xoay thêm vào ba trục thẳng, nên gia công được mặt nghiêng, mặt cong, khoang sâu.
- Có hai kiểu làm việc: định vị rồi cắt và cắt liên tục đồng thời.
- Lợi thế lớn nhất là ít lần gá, bề mặt đẹp hơn, dao ngắn và cứng hơn.
- Cái khó nằm ở phần mềm CAM, mô phỏng va chạm và tay nghề người vận hành.
1. Máy phay CNC 5 trục là gì và hoạt động ra sao?
Máy phay CNC thông thường di chuyển dao hoặc bàn theo ba hướng thẳng: X (trái–phải), Y (trước–sau) và Z (lên–xuống). Máy năm trục bổ sung hai chuyển động xoay, thường gọi là A và B hoặc B và C, tuỳ cách bố trí. Hai trục này nghiêng hoặc quay phôi (hay đầu dao) để mũi dao luôn đặt đúng góc với bề mặt cần cắt.
Bộ điều khiển tính đồng thời vị trí của cả năm trục từ chương trình do phần mềm CAM xuất ra. Với mặt cong tự do như cánh quạt hay khuôn tạo hình, đó là cách duy nhất để dao bám sát bề mặt mà không phải chia chi tiết thành nhiều công đoạn.
Điểm khác của máy năm trục không nằm ở số trục, mà ở chỗ dao tiếp cận được gần như mọi mặt của chi tiết trong một lần gá.
2. Hai kiểu gia công: 3+2 và 5 trục liên tục khác nhau thế nào?
Nhiều người nghĩ cứ có máy năm trục là cắt cả năm trục cùng lúc. Thực tế có hai cách dùng, và chọn sai cách sẽ trả tiền cho khả năng không dùng tới.
| Tiêu chí | Định vị 3+2 | 5 trục liên tục |
|---|---|---|
| Cách làm | Xoay hai trục tới một góc, khoá lại, rồi cắt bằng ba trục thẳng | Cả năm trục chuyển động cùng lúc trong khi cắt |
| Hợp với | Chi tiết nhiều mặt phẳng, lỗ nghiêng, hộp, khuôn đơn giản | Mặt cong tự do, cánh turbine, cánh quạt, khuôn tạo hình |
| Lập trình | Gần với máy ba trục, dễ làm quen | Cần CAM chuyên dụng và mô phỏng kỹ |
| Rủi ro va chạm | Thấp hơn | Cao hơn, phải kiểm tra từng đường dao |
Tổng hợp từ nguyên lý gia công CNC phổ biến, cập nhật 31/10/2026.
Với phần lớn xưởng cơ khí chính xác, kiểu định vị là phần việc chiếm đa số. Kiểu liên tục chỉ đáng đầu tư khi đơn hàng thường xuyên có mặt cong phức tạp.
3. Các kiểu cấu hình máy năm trục thường gặp
Cách bố trí hai trục xoay quyết định máy hợp chi tiết nào. Ba kiểu hay gặp là:
- Bàn xoay nghiêng: hai trục xoay nằm ở bàn, đầu dao chỉ chạy thẳng. Gọn, cứng, hợp chi tiết nhỏ và vừa.
- Đầu xoay: hai trục xoay nằm ở đầu dao, bàn đứng yên. Hợp chi tiết lớn, nặng vì bàn không phải quay phôi.
- Kết hợp: một trục xoay ở bàn, một ở đầu dao. Cân bằng giữa tầm với và độ cứng.
Ngoài ra còn có máy phay tiện kết hợp, vừa tiện vừa phay trong một lần gá, hợp chi tiết tròn xoay có thêm các đặc điểm phay phức tạp.
4. Máy phay CNC 5 trục gia công được những chi tiết nào?
Máy năm trục hiệu quả nhất ở chi tiết mà máy ba trục phải gá lại nhiều lần hoặc không với tới.
- Khuôn mẫu: lòng khuôn sâu, mặt cong, góc lượn; dao ngắn hơn nên ít rung.
- Hàng không và năng lượng: cánh turbine, cánh quạt, vỏ chi tiết dạng khoang.
- Y tế: khớp nhân tạo, dụng cụ phẫu thuật có hình dạng tự do.
- Ô tô và đua xe: chi tiết nhôm nguyên khối, cụm cần mẫu thử nhanh.

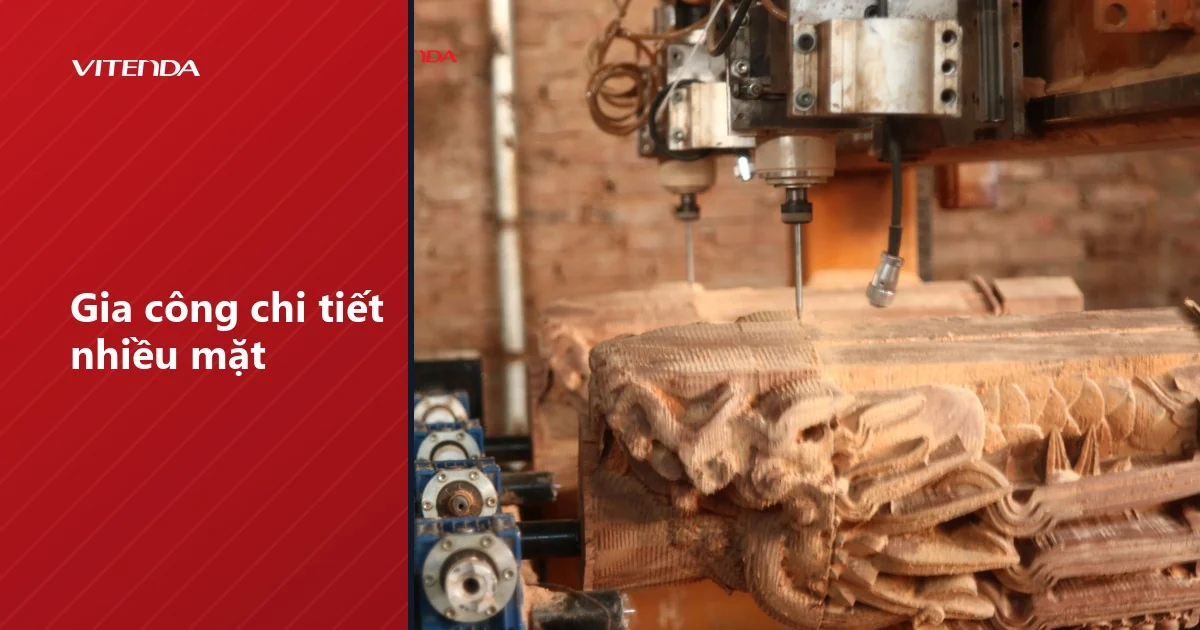

- Điêu khắc, mỹ nghệ: tượng, phù điêu cần cắt được mặt khuất. Trường hợp này xem thêm cách sử dụng máy CNC 5 trục để điêu khắc tượng gỗ.
5. Máy 5 trục có đáng đầu tư hơn máy 3 trục và 4 trục không?
Câu trả lời phụ thuộc đơn hàng của xưởng. Máy năm trục không thay thế hoàn toàn máy ba trục: chi tiết phẳng, đơn giản vẫn làm trên máy ba trục rẻ và nhanh hơn. Phần so sánh chi tiết giữa hai cấu hình nằm ở bài so sánh máy CNC 4 trục và 5 trục.
| Chọn máy năm trục khi | Giữ máy ba hoặc bốn trục khi |
|---|---|
| Chi tiết nhiều mặt, mỗi mặt một lần gá, dung sai giữa các mặt chặt | Chi tiết phẳng, một hoặc hai mặt gia công |
| Có mặt cong tự do, khoang sâu, lỗ nghiêng | Sản xuất hàng loạt chi tiết đơn giản, ưu tiên giá thành thấp |
| Có người lập trình CAM và vận hành thành thạo | Xưởng chưa có người làm CAM nhiều trục |
Kết luận: đơn hàng hay có mặt cong và chi tiết nhiều mặt thì máy năm trục hoàn vốn nhanh hơn; đơn hàng toàn chi tiết phẳng thì chưa cần.
6. Giá máy phay CNC 5 trục bao nhiêu và phụ thuộc gì?
Chênh lệch giá giữa các máy năm trục rất lớn, nên một con số chung dễ gây hiểu lầm. Bạn nên so theo các yếu tố sau thay vì một mức giá:
- Hành trình và tải bàn: máy càng lớn, bàn càng chịu tải nặng thì càng đắt.
- Kiểu cấu hình: bàn xoay nghiêng, đầu xoay hay kết hợp có chi phí khác nhau.
- Bộ điều khiển và phần mềm: khả năng tính năm trục đồng thời, bù sai số, mô phỏng va chạm.
- Trục chính và hệ làm mát: tốc độ, công suất, loại vật liệu cần cắt.
- Xuất xứ, tình trạng: máy mới, máy cũ, có bảo hành và đào tạo hay không.
Muốn có báo giá sát nhu cầu, bạn gửi bản vẽ hoặc ảnh chi tiết mẫu, vật liệu và sản lượng dự kiến để được tư vấn cấu hình phù hợp. Nếu ngân sách hạn chế, bài về chọn máy CNC đã qua sử dụng nêu những điểm cần kiểm trước khi nhận máy cũ.

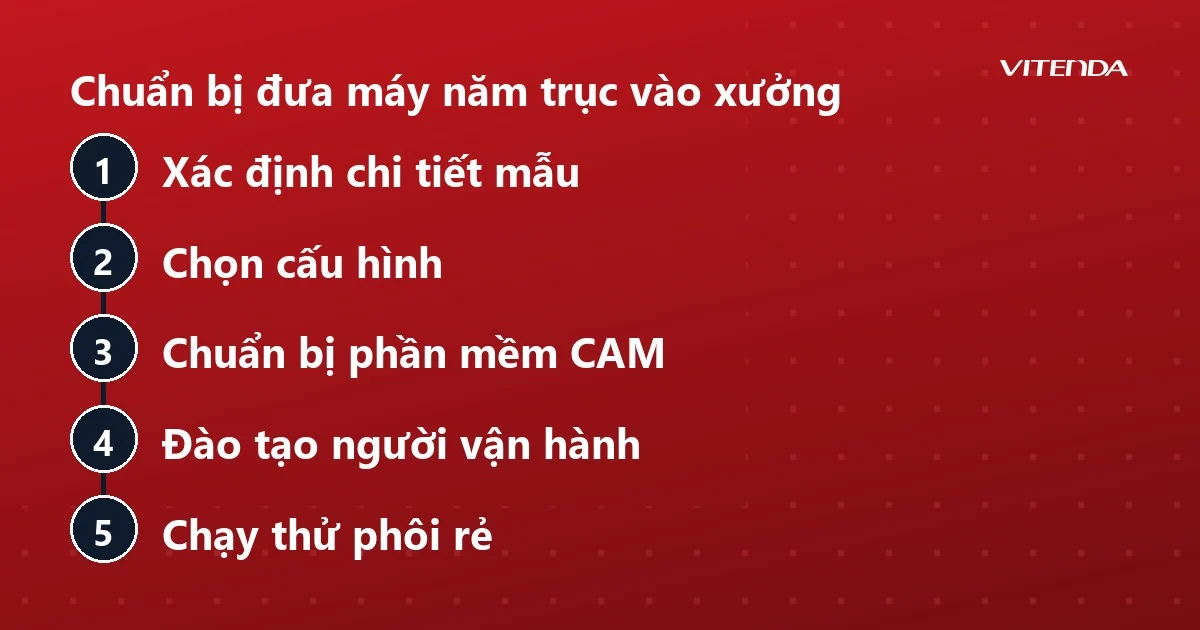

7. Cần chuẩn bị gì trước khi đưa máy năm trục vào xưởng?
Mua máy mới là một nửa việc. Nửa còn lại là chuẩn bị để máy chạy ra tiền ngay từ những tuần đầu.
- Xác định chi tiết mẫu và liệt kê những mặt hiện phải gá lại nhiều lần.
- Chọn cấu hình theo kích thước, khối lượng phôi và loại vật liệu.
- Chuẩn bị phần mềm CAM hỗ trợ nhiều trục và có mô phỏng va chạm.
- Đào tạo người vận hành về chọn gốc toạ độ, đo dao, kiểm tra đường chạy dao.
- Chạy thử phôi rẻ (gỗ công nghiệp, nhựa, nhôm) trước khi cắt phôi đắt tiền.
8. Nhược điểm của máy phay CNC 5 trục cần biết
- Vốn đầu tư cao hơn máy ba trục cùng cỡ.
- Lập trình phức tạp: cần người am hiểu CAM và động học máy.
- Hiệu chuẩn khắt khe: tâm xoay lệch nhỏ cũng làm chi tiết sai kích thước.
- Bảo trì các trục xoay cần đúng quy trình và kỹ thuật viên có kinh nghiệm.
Nếu bài toán của bạn chỉ là cắt hình dạng cơ bản trên tấm, một máy CNC ba trục thường hợp lý hơn. Còn nếu công việc liên quan tới bàn kẹp phôi, bạn có thể xem bàn hút chân không CNC để cố định tấm vật liệu cho ổn định.
Câu hỏi thường gặp
Máy phay CNC 5 trục là gì?
Đó là máy phay điều khiển số có ba trục thẳng X, Y, Z cộng hai trục xoay. Dao tiếp cận chi tiết từ nhiều hướng trong một lần gá, nên gia công được mặt cong và khoang sâu mà máy ba trục khó làm.
Máy phay CNC 5 trục giá bao nhiêu?
Không có mức chung vì giá đổi theo hành trình, cấu hình trục xoay, bộ điều khiển và tình trạng máy. Gửi bản vẽ chi tiết mẫu, vật liệu và sản lượng để được tư vấn cấu hình và báo giá sát nhu cầu.
Máy phay CNC 5 trục có khó lập trình không?
Kiểu định vị 3+2 khá gần với máy ba trục, người làm CAM quen ba trục học nhanh. Kiểu cắt liên tục khó hơn, cần phần mềm chuyên dụng và mô phỏng va chạm kỹ.
Có nên mua máy phay CNC 5 trục cũ không?
Có thể, nếu kiểm được độ rơ trục xoay, tình trạng bộ điều khiển và lịch sử bảo dưỡng. Máy cũ rẻ hơn nhưng rủi ro nằm ở các trục xoay và phần mềm, nên nhờ người có kinh nghiệm kiểm cùng.
Máy phay CNC 5 trục khác máy 4 trục ở điểm nào?
Máy bốn trục chỉ có một trục xoay, nên mặt nghiêng và mặt khuất vẫn phải gá lại. Máy năm trục có hai trục xoay nên giảm số lần gá rõ rệt và cắt được hình dạng tự do hơn.
