Máy hàn siêu âm nhựa: nguyên lý, cách chọn và ứng dụng

Máy hàn siêu âm nhựa nối hai chi tiết nhựa nhiệt dẻo bằng rung động cơ học tần số cao, không cần keo, vít hay nguồn nhiệt ngoài. Rung động tạo ma sát tại mặt tiếp giáp, nhựa chảy cục bộ rồi đông lại thành mối hàn chỉ sau vài giây. Bài này giải thích cấu tạo, cách chọn tần số, vật liệu hàn được và những lỗi hay gặp khi vận hành.

1. Máy hàn siêu âm nhựa hoạt động thế nào?

Bộ phát biến điện lưới thành dòng điện cao tần. Bộ rung (transducer) đổi dòng điện đó thành dao động cơ học theo phương thẳng đứng, biên độ chỉ vài chục micromet. Dao động đi qua bộ tăng biên (booster) rồi đến đầu hàn (horn, hay sonotrode) và truyền vào chi tiết nhựa.

Chi tiết trên được ép sát chi tiết dưới. Rung động làm hai mặt cọ vào nhau, sinh nhiệt ngay tại mối ghép. Nhựa chảy, đầu hàn giữ lực ép thêm một nhịp để mối hàn nguội và đông cứng. Vì nhiệt sinh ra đúng chỗ cần hàn, phần còn lại của chi tiết gần như không nóng.

Hàn siêu âm không đưa nhiệt từ ngoài vào: nhiệt sinh ra ngay tại mối ghép, nên chu kỳ hàn ngắn và chi tiết ít biến dạng.

2. Cấu tạo một máy hàn nhựa siêu âm gồm những gì?

• Bộ phát (generator): tạo tín hiệu điện cao tần và tự dò tần số cộng hưởng của cụm rung.
• Bộ rung (converter): đổi tín hiệu điện thành dao động cơ học.
• Bộ tăng biên (booster): nâng hoặc hạ biên độ dao động trước khi tới đầu hàn.
• Đầu hàn (horn): làm bằng hợp kim nhôm hoặc titan, gia công theo hình chi tiết cần hàn.
• Cơ cấu ép và bệ máy: thường là xi lanh khí nén, giữ lực ép ổn định và có đồ gá giữ chi tiết dưới.

Đầu hàn là bộ phận hao mòn và phải đặt làm theo từng sản phẩm. Khi đổi mẫu chi tiết, thường chỉ cần đổi đầu hàn và đồ gá, không phải đổi cả máy.

3. Nên chọn tần số nào cho máy hàn siêu âm nhựa?

Tần số là thông số đầu tiên phải chốt, vì nó quyết định kích thước chi tiết máy xử lý được. Quy tắc chung: tần số càng thấp thì đầu hàn càng lớn, năng lượng truyền càng mạnh; tần số càng cao thì dao động càng êm, hợp chi tiết nhỏ và linh kiện nhạy.

Bảng chỉ là hướng chọn chung; chi tiết cụ thể cần hàn thử mẫu để chốt tần số và công suất.

Muốn tìm hiểu nền tảng trước khi chọn máy, xem bài hàn siêu âm là gì.

4. Vật liệu nhựa nào hàn siêu âm được?

Hàn siêu âm làm việc với nhựa nhiệt dẻo. Nhựa nhiệt rắn không nóng chảy lại nên không hàn được bằng cách này. Trong nhóm nhiệt dẻo, khả năng hàn khác nhau rõ rệt.

• Dễ hàn: ABS, PS, PC, PMMA, SAN. Đây là nhựa vô định hình, truyền rung động tốt, mối hàn chắc.
• Hàn được nhưng cần thiết kế mối ghép tốt: PP, PE, PA, POM. Đây là nhựa bán tinh thể, hấp thụ rung động nhiều hơn nên cần năng lượng và đầu hàn đúng.
• Khó hoặc không hàn: nhựa nhiệt rắn, và hai loại nhựa khác nhau, không tương thích khi nóng chảy.

Hai chi tiết cùng một loại nhựa luôn là trường hợp dễ nhất. Nhựa có sợi thủy tinh, chất độn hay nhiều phụ gia cũng làm kết quả hàn thay đổi, nên hàn thử vẫn cần thiết.

5. Hàn siêu âm nhựa dùng vào việc gì?

Công nghệ này có mặt ở những dây chuyền cần mối hàn sạch, nhanh và lặp lại được:

• Bao bì và khẩu trang: hàn quai, hàn mép, hàn vỏ hộp nhựa.
• Điện – điện tử: hàn vỏ thiết bị, công tắc, đầu nối, chi tiết nhạy nhiệt.
• Ô tô: hàn đèn, tấm ốp, bộ lọc, chi tiết nội thất.
• Y tế và đồ gia dụng: hàn vỏ bơm, bộ lọc, ống và phụ kiện.

Bạn đang cân nhắc giữa hàn siêu âm và các cách hàn nhựa khác? Bài so sánh hàn siêu âm và hàn nhiệt nêu rõ khi nào nên dùng cách nào.

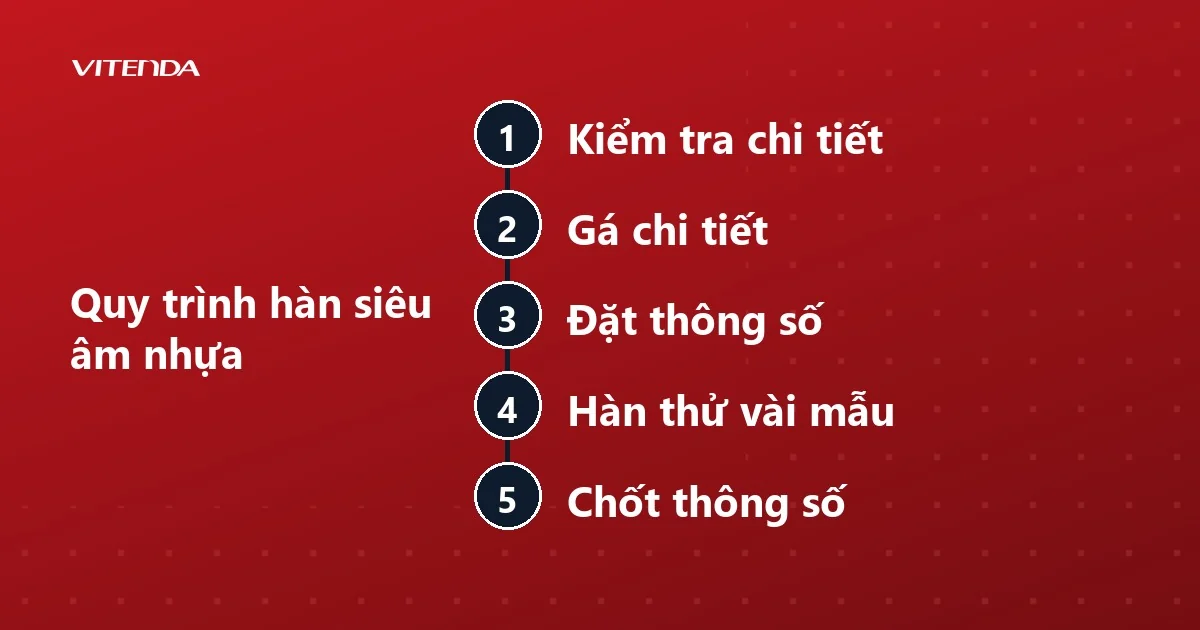

6. Quy trình hàn và lỗi thường gặp

1. Kiểm tra chi tiết: hai nửa phải khớp, sạch, khô, không dính dầu khuôn.
2. Gá chi tiết vào đồ gá, căn đầu hàn đúng tâm mối ghép.
3. Đặt thông số: thời gian hàn, lực ép, biên độ hoặc năng lượng.
4. Hàn thử vài mẫu rồi cắt hoặc bẻ mối hàn để xem độ ngấu.
5. Chốt thông số và chạy lô, lấy mẫu kiểm tra định kỳ.

Bảng tổng hợp lỗi phổ biến trong hàn nhựa siêu âm, mang tính hướng dẫn chung.

7. Bảo trì và sửa chữa máy hàn nhựa siêu âm

Máy chạy ổn định lâu phần lớn nhờ bảo trì đều. Những việc nên làm định kỳ:

• Làm sạch đầu hàn, kiểm tra mặt đầu hàn có mòn hoặc nứt không.
• Siết chặt các mối nối trong cụm rung, vì lỏng sẽ gây nóng và mất năng lượng.
• Kiểm tra khí nén, bộ lọc khí và độ êm của xi lanh ép.
• Theo dõi báo lỗi của bộ phát, nhất là cảnh báo lệch tần số hoặc quá tải.

Khi máy báo lỗi liên tục, mất công suất hoặc mối hàn kém dần, nên để kỹ thuật viên kiểm tra cụm rung và bộ phát thay vì tự mở máy.

8. Giá máy hàn siêu âm nhựa phụ thuộc vào đâu?

Giá thay đổi rất rộng, tùy cấu hình và nơi cung cấp. Không có một mức giá chung cho mọi nhu cầu, vì máy được cấu hình theo chi tiết cần hàn. Các yếu tố làm giá thay đổi nhiều nhất:

• Tần số và công suất: công suất lớn, bộ phát mạnh thì giá cao hơn.
• Loại máy: để bàn, cầm tay hay tích hợp dây chuyền tự động.
• Đầu hàn và đồ gá: gia công riêng theo sản phẩm.
• Bộ phát: có hiển thị, lưu thông số, giám sát năng lượng hay không.
• Bảo hành và hỗ trợ: lắp đặt, huấn luyện vận hành, linh kiện thay thế.

Muốn có báo giá sát nhu cầu, hãy gửi mẫu chi tiết, loại nhựa và sản lượng dự kiến để bên cung cấp tư vấn cấu hình.

9. Câu hỏi thường gặp

Máy hàn siêu âm nhựa có hàn được kim loại không?

Dòng máy hàn nhựa thì không. Hàn kim loại bằng siêu âm cần máy thiết kế riêng, khác về biên độ, lực ép và đầu hàn. Máy hàn nhựa chỉ dùng cho chi tiết nhựa nhiệt dẻo.

Hàn siêu âm có cần keo hay vật tư phụ không?

Thường không. Mối hàn được tạo từ chính nhựa của chi tiết. Một số thiết kế có gờ định hướng năng lượng (energy director) làm sẵn trên chi tiết để mối hàn đều và chắc hơn.

Mối hàn siêu âm có kín khí, kín nước không?

Có thể, nếu thiết kế mối ghép đúng và vật liệu phù hợp, mối hàn kín liên tục quanh chi tiết. Nên thử rò rỉ trên mẫu thật trước khi chạy hàng loạt.

Máy hàn nhựa siêu âm cầm tay khác máy để bàn thế nào?

Máy cầm tay linh hoạt khi hàn chi tiết lớn hoặc vị trí khó, nhưng mối hàn phụ thuộc tay người dùng. Máy để bàn có lực ép và thời gian cố định nên mối hàn đồng đều hơn khi chạy số lượng lớn.

Khi nào nên nhờ đơn vị khác sửa máy?

Khi máy mất công suất, báo lỗi tần số hoặc đầu hàn nứt. Những lỗi này liên quan cụm rung và bộ phát, cần dụng cụ đo chuyên dụng.

Đọc thêm: hàn siêu âm là gì và so sánh hàn siêu âm và hàn nhiệt.
