Ray trượt CNC: cách chọn ray tròn hay ray vuông cho máy của bạn

Ray trượt CNC tốt là ray giữ cho trục máy chạy thẳng, êm và không rơ sau nhiều năm cắt. Máy nhẹ, gia công gỗ hay nhựa thì ray tròn có đế đủ dùng; máy cắt kim loại, đá hoặc chạy ca dài nên dùng ray vuông. Bài này so hai nhóm ray, chỉ cách đọc mã và nói rõ những lỗi lắp đặt làm ray mòn nhanh.

1. Ray trượt CNC là gì và làm nhiệm vụ gì?

Ray trượt là thanh dẫn hướng cố định vào thân máy, còn con trượt chạy trên ray và mang bàn máy hoặc cụm trục. Mỗi trục X, Y, Z của máy CNC đều cần một cặp ray dẫn hướng để chuyển động tịnh tiến chính xác. Ray lệch thì đường cắt lệch theo.

Giữa ray và con trượt là bi hoặc con lăn tuần hoàn, nên ma sát lăn nhỏ hơn nhiều so với trượt trực tiếp. Nhờ vậy động cơ bước hoặc servo kéo bàn máy nhẹ nhàng, và máy lặp lại vị trí ổn định qua hàng nghìn đường chạy.

Chọn ray theo tải và độ cứng cần có của trục, không chọn theo kích thước đặt vừa chỗ trống trên khung máy.

2. Ray trượt tròn và ray trượt vuông khác nhau thế nào?

Trên máy CNC có hai nhóm ray chính. Ray tròn là thanh thép tròn, loại có đế (SBR, TBR) bắt vít suốt chiều dài nên ít võng; loại không đế (SC, ray trục) cần hai gối đỡ ở hai đầu và dễ võng khi dài. Ray vuông (HGR, EGR, MGNR) là biên dạng khối có rãnh bi mài chính xác, con trượt (HGH, HGW, EGH, MGN) ôm lấy ray.

Nguồn: thông số công bố của các nhà sản xuất ray dẫn hướng, đọc ngày 29/10/2026.

3. Làm sao đọc mã ray trượt khi mua?

Mã ray thường ghép từ vài phần: loại ray, cỡ, kiểu con trượt, cấp chính xác và cấp tiền tải. Ví dụ HGR20 là ray vuông cỡ 20 của dòng HG, còn HGH20CA là con trượt tương ứng. Cỡ càng lớn thì tải càng cao, nhưng cũng đòi khung máy cứng hơn.

• Loại ray: HGR, EGR, MGNR cho ray vuông; SBR, TBR cho ray tròn có đế; SC cho ray tròn trục.
• Kiểu con trượt: loại bích (HGW) rộng, bắt vít từ trên hoặc dưới; loại thân vuông (HGH) hẹp hơn.
• Cấp chính xác: các cấp thường gặp từ thông dụng đến siêu chính xác; máy khắc, phay chi tiết nhỏ nên chọn cấp cao hơn máy cắt thô.
• Tiền tải: tiền tải cao làm máy cứng hơn nhưng ma sát lớn hơn, hợp máy cắt nặng.

Cùng một mã nhưng ray chính hãng và ray OEM có thể khác nhau về độ chính xác, thép và độ êm. Khi nhà cung cấp ghi «theo tiêu chuẩn» của một hãng, hãy hiểu đó là cùng kích thước lắp, không mặc định là cùng chất lượng. Hỏi rõ xuất xứ, cấp chính xác và chế độ bảo hành trước khi đặt hàng.

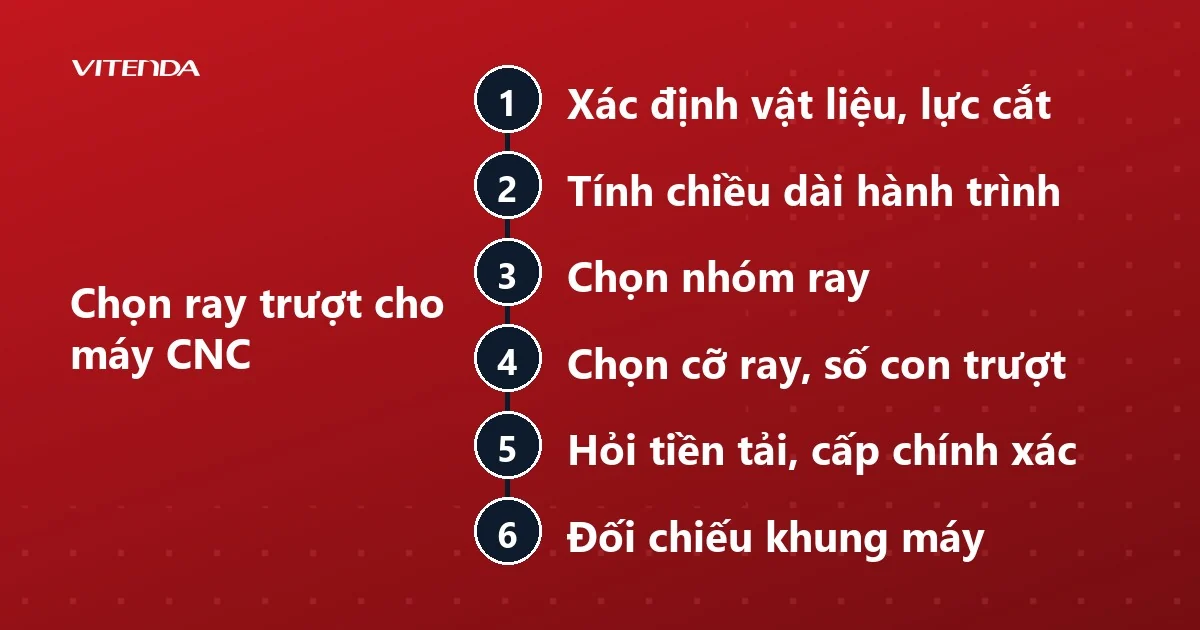

4. Chọn ray trượt cho máy CNC theo các bước nào?

1. Xác định vật liệu và lực cắt: gỗ, nhựa, nhôm, thép hay đá sẽ cho tải khác hẳn nhau.
2. Tính chiều dài hành trình từng trục, cộng thêm phần chạy quá và chỗ đặt gối đỡ.
3. Chọn nhóm ray theo bảng so sánh ở trên: tròn có đế hay vuông.
4. Chọn cỡ ray và số con trượt: hai con trượt trên mỗi ray là mức thông thường cho bàn máy, tăng thêm khi bàn dài hoặc nặng.
5. Hỏi về tiền tải, cấp chính xác và phụ kiện đi kèm như nắp che, đầu bôi mỡ.
6. Đối chiếu với khung máy: bề rộng mặt tựa, vị trí bắt vít, chiều cao tổng.

5. Ray trượt dùng cho những loại máy CNC nào?

Mỗi loại máy đặt ra một yêu cầu riêng. Máy cắt CNC tấm thường có hành trình dài, nên ray cần đủ cứng để không võng và có nắp che bụi. Máy CNC laser nhẹ đầu cắt hơn, ưu tiên chuyển động êm, nhanh và ít rung. Máy gia công CNC nhôm chịu lực cắt lớn hơn hẳn gỗ, nên cần ray vuông tiền tải vừa trở lên.

Máy CNC điêu khắc tượng đá là ca nặng nhất: bụi đá mài mòn, trục chạy lâu liên tục, đầu dao chịu phản lực lớn. Với loại máy này, ray vuông cùng nắp che và bôi trơn tuần hoàn gần như là điều kiện bắt buộc.

6. Lắp và bảo dưỡng ray trượt thế nào cho bền?

• Làm sạch mặt tựa và ray trước khi lắp; một hạt phoi nhỏ cũng đủ làm lệch ray.
• Bắt vít từ mép chuẩn, siết lần lượt từ giữa ra hai đầu, rồi kiểm độ thẳng bằng đồng hồ so.
• Bôi trơn định kỳ bằng mỡ hoặc dầu theo khuyến cáo của hãng; thiếu mỡ là nguyên nhân mòn bi phổ biến nhất.
• Che bụi: bụi gỗ, bụi đá, phoi kim loại lọt vào con trượt sẽ làm xước rãnh bi.
• Kiểm tra độ rơ khi máy bắt đầu cho đường cắt gợn hoặc có tiếng lạch cạch.

Con trượt bị tuột khỏi ray khi tháo là lỗi hay gặp: bi rơi ra và khó lắp lại đúng thứ tự. Khi cần tháo, luôn dùng thanh dẫn phụ có cùng biên dạng với ray để giữ con trượt.

7. Dấu hiệu ray trượt cần thay hoặc chỉnh

Nguồn: kinh nghiệm bảo dưỡng chung của ngành gia công CNC, đọc ngày 29/10/2026.

8. Giá ray trượt CNC phụ thuộc vào đâu?

Giá phụ thuộc nhóm ray (tròn hay vuông), cỡ ray, chiều dài, cấp chính xác, xuất xứ và số con trượt đi kèm. Ray vuông cấp chính xác cao đắt hơn ray tròn có đế nhiều lần, còn ray OEM thường rẻ hơn ray chính hãng cùng kích thước. Vì mỗi cấu hình một khác, báo giá chính xác cần biết rõ cỡ ray, chiều dài từng trục và số lượng; liên hệ để nhận báo giá cho đúng máy của bạn.

Câu hỏi thường gặp

Ray trượt tròn hay vuông bền hơn trên máy CNC?

Ray vuông bền hơn khi tải lớn và chạy liên tục, vì rãnh bi mài tiếp xúc rộng và chịu mô-men tốt. Ray tròn có đế vẫn bền với máy nhẹ nếu được bôi trơn và che bụi đều.

Có thể thay ray tròn bằng ray vuông trên máy sẵn có không?

Có thể, nhưng không chỉ đổi ray: mặt tựa, vị trí bắt vít và chiều cao tổng đều thay đổi. Cần đo lại khung máy và gia công mặt tựa phẳng trước khi lắp.

Bao lâu nên bôi trơn ray trượt một lần?

Theo khuyến cáo của hãng, thường tính theo giờ chạy hoặc quãng đường chạy. Máy làm việc trong môi trường nhiều bụi như đá, gỗ nên kiểm tra mỡ thường xuyên hơn bình thường.

Ray OEM có dùng được cho máy sản xuất không?

Dùng được nếu cấp chính xác và độ cứng đủ cho công việc, nhất là máy gia công vật liệu mềm. Với việc đòi độ chính xác cao hoặc chạy cường độ lớn, nên chọn ray có cấp chính xác ghi rõ và bảo hành rõ ràng.

Cập nhật 29/10/2026 bởi Vitenda.
